高压切换阀简介

高压切换阀是一种用于流体控制系统的关键部件，能够在高压条件下（通常≥10 MPa）实现流路的快速切换或分流。其核心功能包括多通道选择、流向控制及压力隔离，广泛应用于石油化工、制药、色谱分析及超临界流体萃取等领域。

核心特点

1. 耐高压设计：

   • 阀体采用316L不锈钢或哈氏合金材质，密封件为聚醚醚酮（PEEK）或石墨，可耐受压力最高达70 MPa，适用于超临界CO₂或高压液相系统。
   • 动态密封结构设计，确保在频繁切换时仍保持零泄漏（泄漏率＜1×10⁻⁹ mbar·L/s）。

2. 灵活切换模式：

   • 支持电动、气动或手动驱动方式，切换时间可短至50毫秒（电动型），满足在线分析系统的实时性需求。
   • 流路配置多样，如6通、8通、10通阀，兼容双向或多向流体分配。

3. 低死体积与耐腐蚀：

   • 内部流道经镜面抛光处理，死体积＜0.5 μL，避免交叉污染；
   • 特殊镀层或全氟材质选项，可抵抗酸、碱及有机溶剂的侵蚀。

技术参数

• 工作压力范围：0.1~70 MPa（根据型号而定）；
• 温度适应性：-20~200℃（标准型），高温型可达350℃；

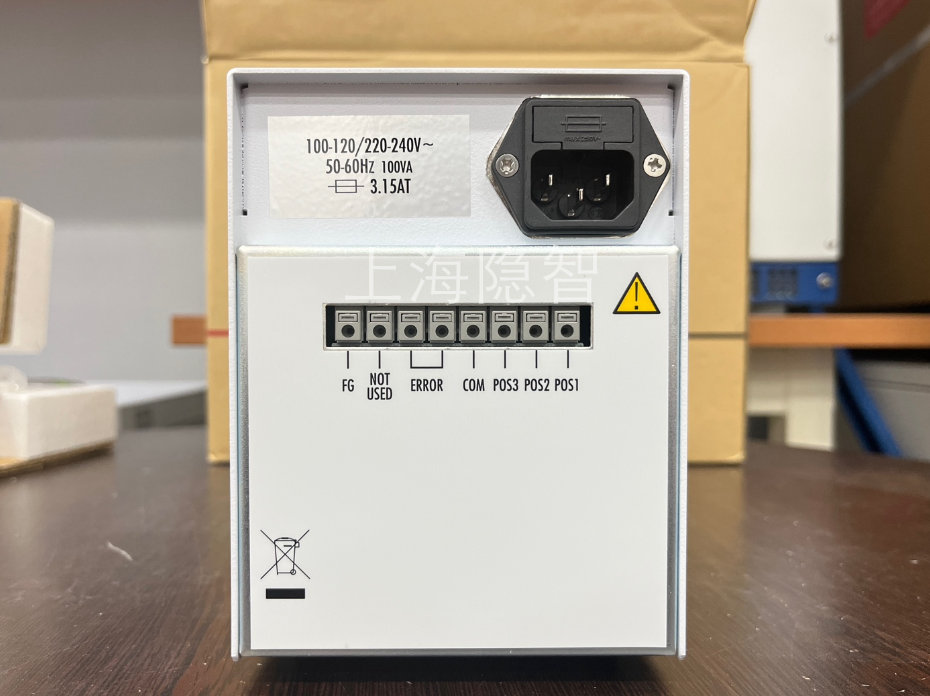

• 电气接口：IP65防护等级，支持24 VDC或220 VAC供电。

典型应用

• 色谱系统：用于GC/LC的进样流路切换或柱切换；
• 能源行业：控制油井注水、天然气管道分流；
• 实验室设备：集成于超临界萃取仪或反应釜的加压系统。

选型与维护建议

• 根据流体腐蚀性选择阀体材质（如含氯介质需用钛合金）；
• 定期检查密封件磨损情况，建议每5000次循环后更换动态密封圈。

该阀门以高可靠性和长寿命著称，是高压流体控制领域的标准化解决方案。
